鋼鐵表面銹蝕清除不干凈，涂裝之后，表面鐵銹將會(huì)在一定條件下不斷長大，逐漸膨脹導(dǎo)致涂料涂膜表面鼓包、開裂，使得涂料防腐功能降低或者直接導(dǎo)致失效。傳統(tǒng)的除銹方法主要有機(jī)械除銹、酸洗、噴砂、噴丸等。這些除銹方法都需要專門的一道工序進(jìn)行完成，需要消耗大量財(cái)力、人力；有一些大型的建筑用鋼、工業(yè)用鋼，采用傳統(tǒng)的除銹處理比較困難，而且除銹效果也很難保證。

      本產(chǎn)品極大的簡化了操作流程，一步實(shí)現(xiàn)轉(zhuǎn)銹、鈍化、防銹、底漆四大功能合一。使用時(shí)生銹鋼鐵表面無需經(jīng)過酸洗、磷化、噴砂、拋光的涂裝前處理工藝，可直接帶銹帶油覆涂施工，降低勞動(dòng)強(qiáng)度、提高效率、節(jié)省成本。

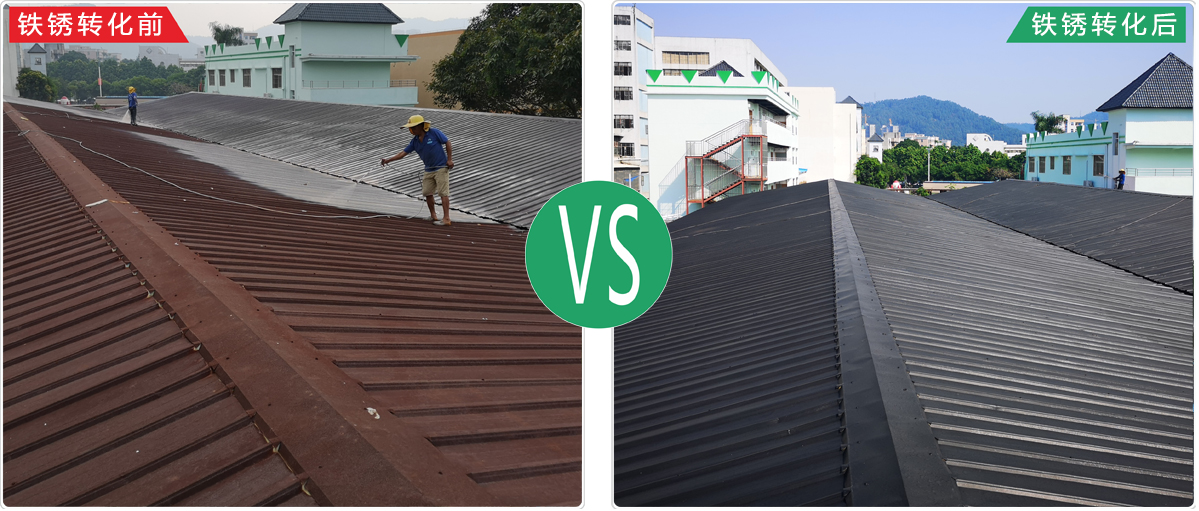

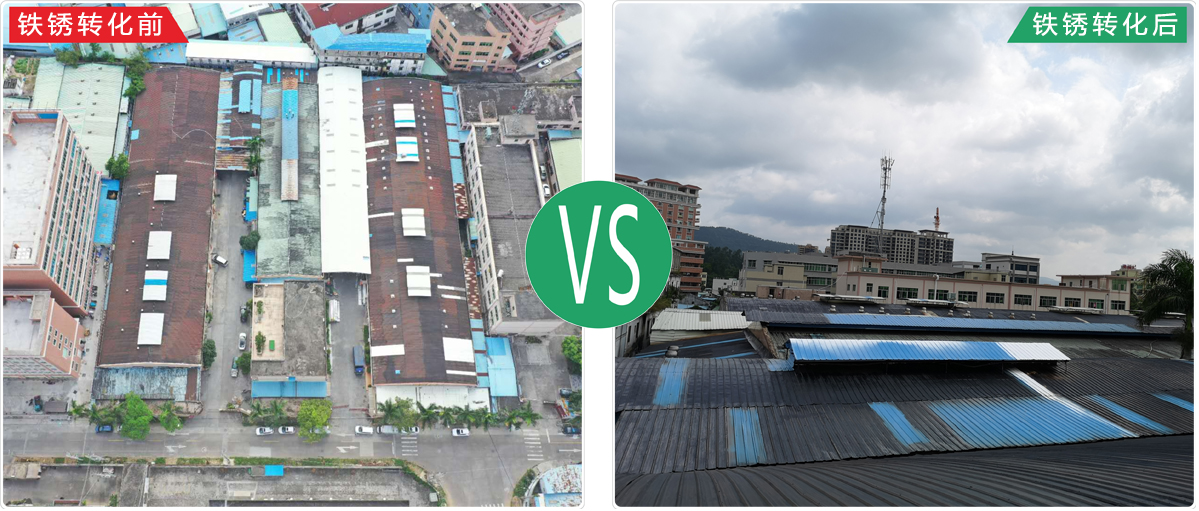

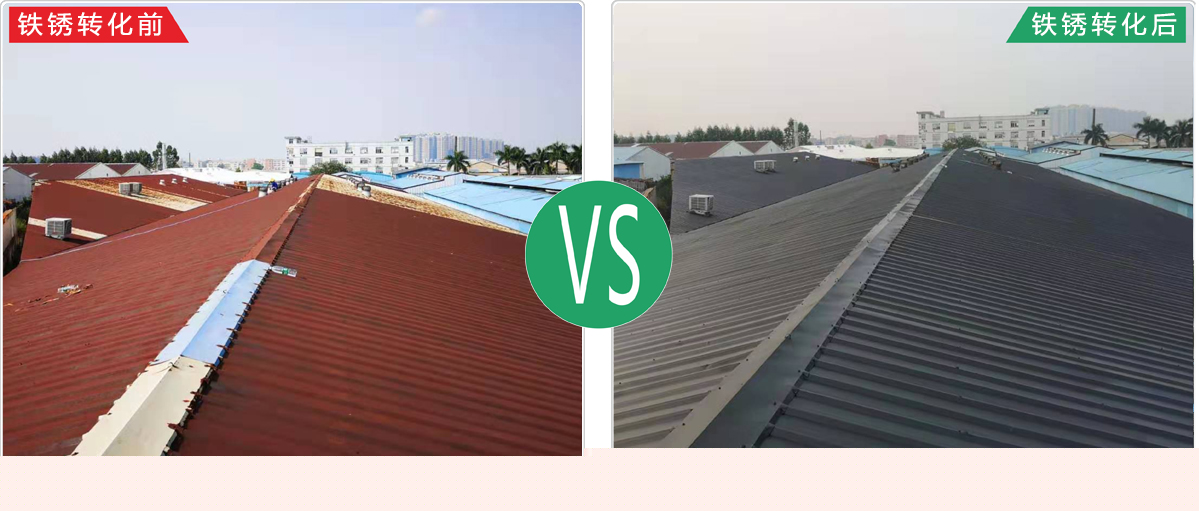

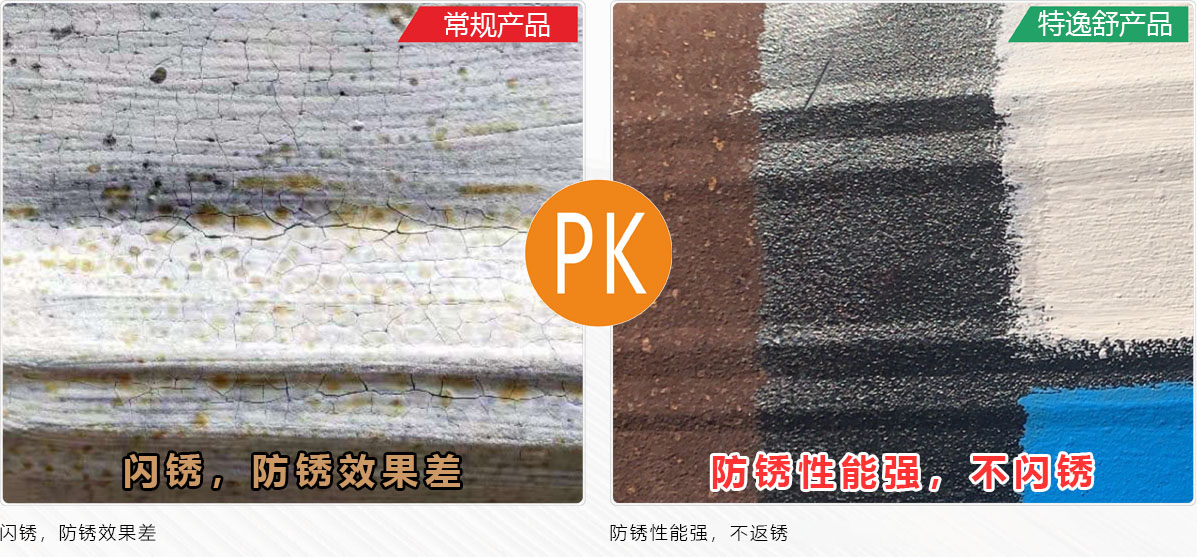

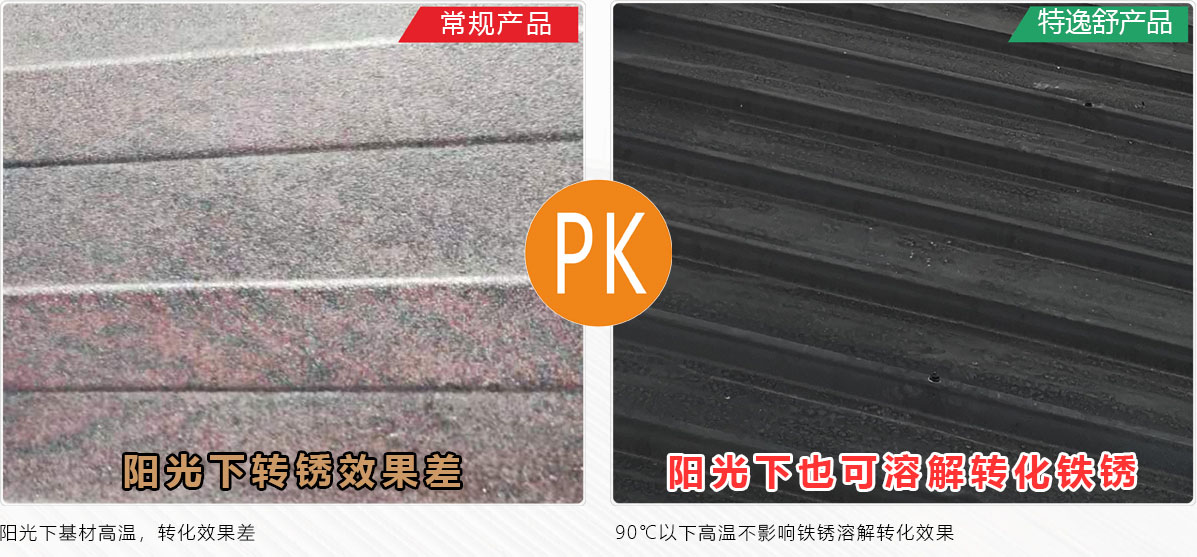

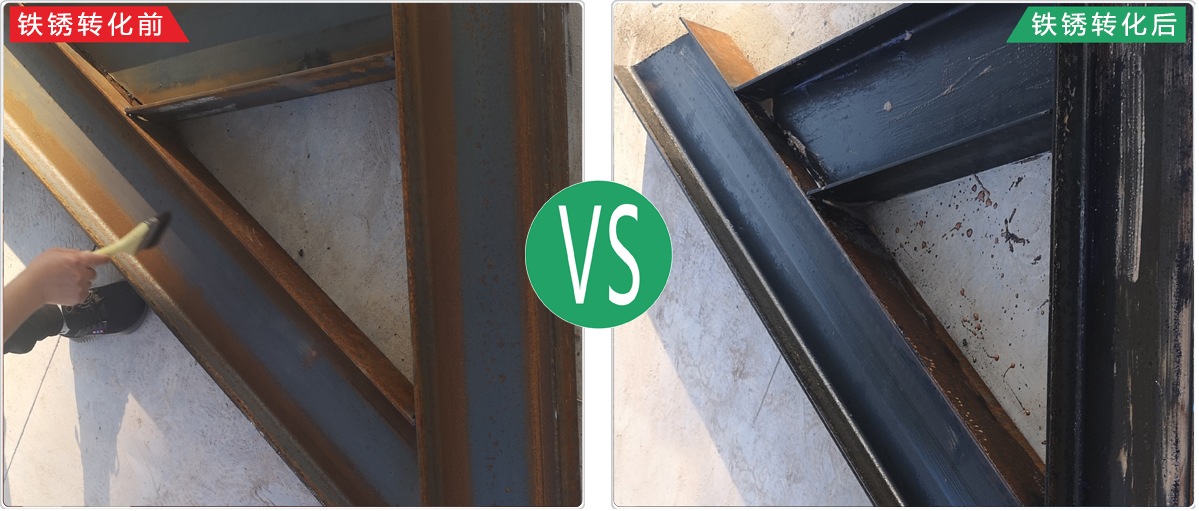

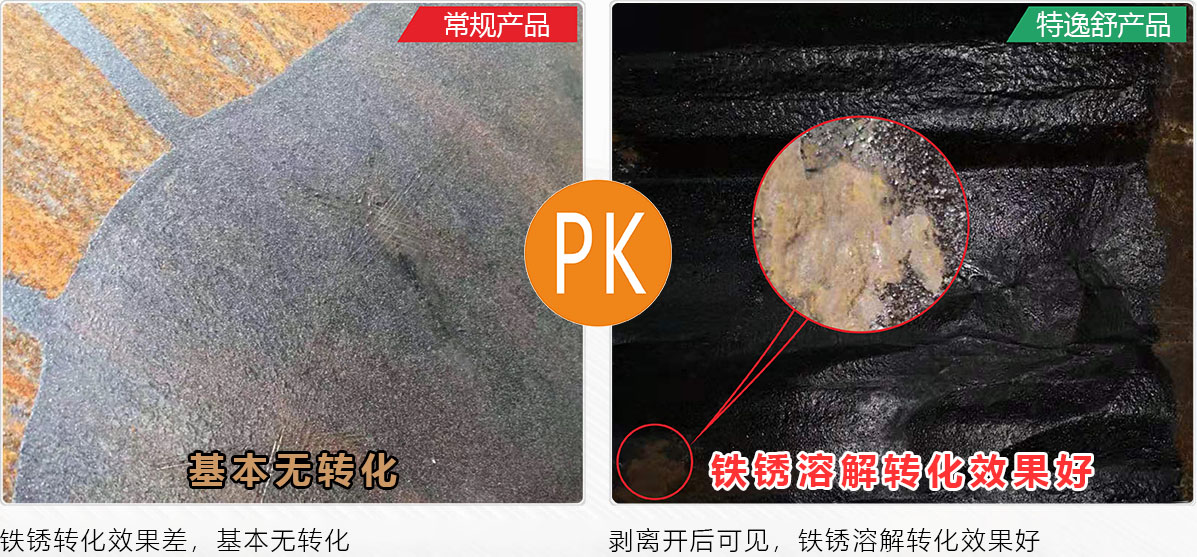

      該產(chǎn)品具備溶解鐵銹、轉(zhuǎn)化鐵銹和防銹的功能，在大氣中較長時(shí)間不會(huì)返銹。主要從物理防護(hù)和化學(xué)防護(hù)兩方面對(duì)鋼鐵基體表面進(jìn)行保護(hù)。涂料中的轉(zhuǎn)銹劑通過物理滲透作用進(jìn)入疏松多孔的銹層，將疏松活潑的鐵銹轉(zhuǎn)化成無害且致密穩(wěn)定的涂層黑色填充物（化學(xué)防護(hù)）；牢固地與鐵基體敖合在一起的鈍化保護(hù)層，形成封閉底漆，隔絕水份與氧氣的進(jìn)入（物理防護(hù)）。

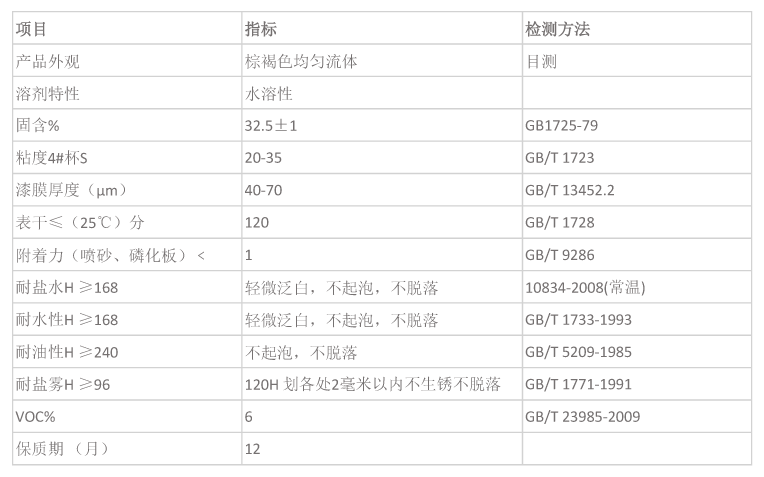

一、施工方法

將B組份加入A組份攪拌均勻后施涂，攪拌速度不宜過快，避免產(chǎn)生氣泡。

本產(chǎn)品可采用刷涂、浸涂、抹涂、滾涂、噴涂等方法施工，或結(jié)合其它機(jī)械設(shè)備配合使用。

二、施工說明

1）、施工環(huán)境溫度應(yīng)在露點(diǎn)以上：5℃-80℃，濕度85%以下，室外下雨、下雪天不能施工；

2）、施涂前清除鋼鐵表面破裂翻起的氧化皮、銹泡、焊渣、泥沙、污垢等，保持作業(yè)面干燥；

3）、金屬材質(zhì)表面皆可涂刷，厚銹多涂，薄銹少涂，使銹層完全潤濕，避免淌積、流掛；

4）、本產(chǎn)品不傷基材，不損油漆，但不推薦用于各類鍍鋅鋼構(gòu)件防腐；

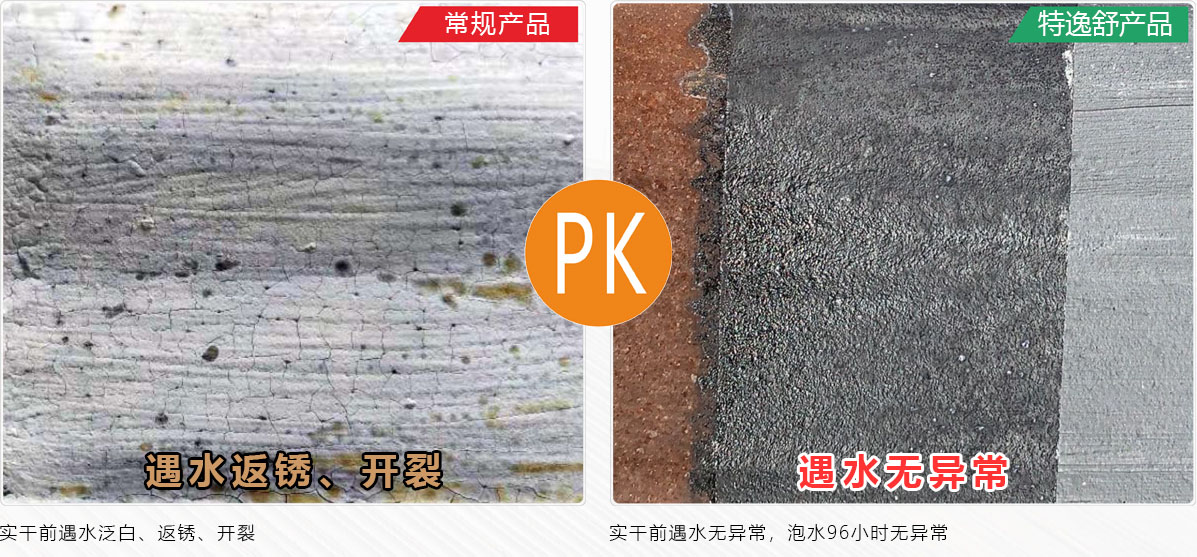

5）、嚴(yán)禁風(fēng)雨中施工，涂層表干前浸水、雨淋、結(jié)露，可能會(huì)造成涂層開裂或泛白；

6）、本產(chǎn)品長時(shí)間存放，可能會(huì)出現(xiàn)分層情況，使用前請(qǐng)攪拌均勻，不影響產(chǎn)品性能；

7）、避免濺到眼睛內(nèi)或臉上，若發(fā)生此種情況，請(qǐng)立即用清水沖洗15分鐘，如有不適，請(qǐng)迅速就醫(yī)；

8）、涂裝面漆必須間隔12小時(shí)以上，建議間隔24小時(shí)或隔天施工，否則易發(fā)生滲色。

1、本品為水性涂料，不燃不爆，運(yùn)輸安全；

2、包裝規(guī)格：20kg或50kg桶裝；

3、產(chǎn)品應(yīng)密封存放在干燥通風(fēng)良好的庫房內(nèi)，貯存溫度在0℃以上，40℃以下，防止浸水、陽光直接照射，

隔絕火源，遠(yuǎn)離熱源；

4、產(chǎn)品在符合貯存條件下，自生產(chǎn)之日起貯存期為12個(gè)月，超過貯存期可進(jìn)行檢驗(yàn)，如符合標(biāo)準(zhǔn)仍可使用；

5、產(chǎn)品在運(yùn)輸過程中，應(yīng)防止嚴(yán)寒、雨淋、日光曝曬，應(yīng)符合運(yùn)輸部門的有關(guān)規(guī)定。
