近年來出現了很多類型的外墻保溫材料，到底怎樣選擇經濟適用性的外墻保溫材料呢，下面介紹幾種大家熟知的外墻保溫材料，并附上施工注意，以期能給你想要的幫助。

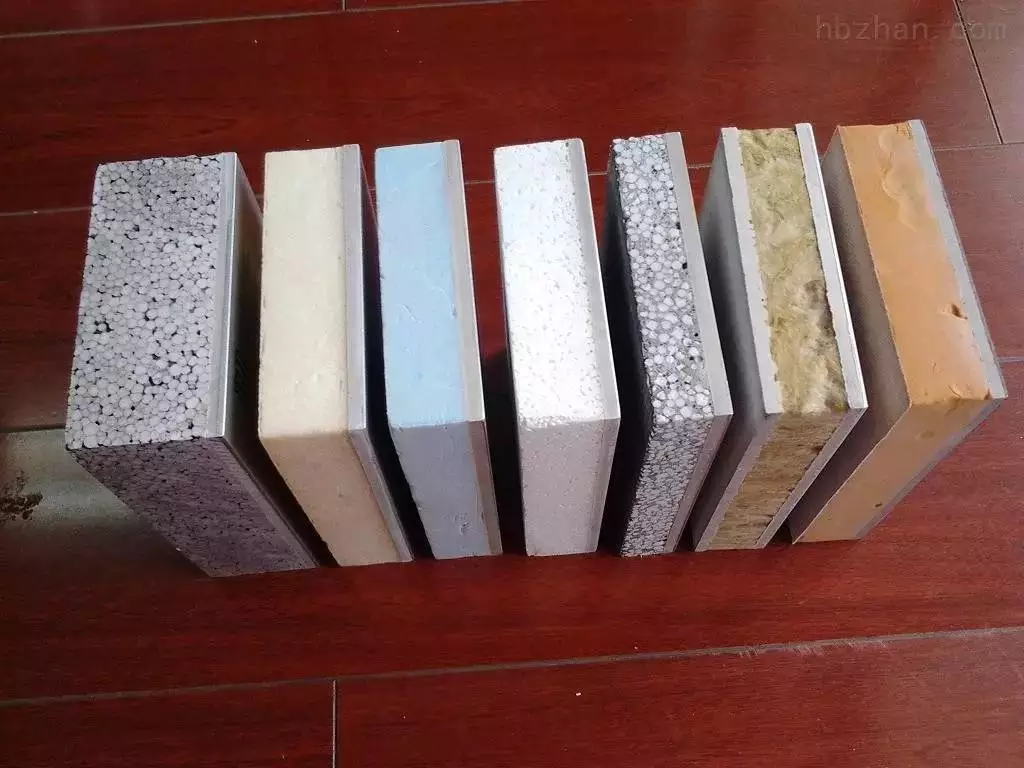

外墻保溫材料都有哪些？
1、硅酸鹽保溫材料
2、陶瓷保溫材料
3、膠粉聚苯顆粒
4、鋼絲網采水泥泡沫板（舒樂板）
5、擠塑板XPS
6、硬泡聚氨酯現場噴涂、硬泡聚氨酯保溫板
7、發泡水泥板
8、A級無機防火保溫砂漿
怎樣選擇經濟適用性的外墻保溫材料，這么多類型的外墻保溫材料，到底怎樣選擇經濟適用性的外墻保溫材料呢，下面介紹幾種大家熟知的外墻保溫材料。
第一、 膠粉聚苯顆粒外墻外保溫系統
膠粉聚苯顆粒外墻外保溫系統是繼膨脹珍珠巖保溫材料之后，應用于外墻內外保溫節能的一種主要材料，南方、北方都在推廣應用，在江蘇、安徽、江西、湖南、湖北等省份應用量較大。它的主要保溫材料是聚苯顆粒，輔助材料是聚合物膠粉料、耐堿玻纖網格布、膨脹蘑菇錨釘等，施工方法是將聚苯顆粒與聚合物膠粉料加水預混均勻成漿料狀(聚合物膠粉料與聚苯顆粒料分開包裝，使用是加水攪拌均勻)，平抹上墻，每層厚度20㎜，然后待其干燥后貼耐堿玻纖網格布，抹防滲抗裂砂漿 3～5㎜，面磚飾面的須用鍍鋅鋼絲網及膨脹蘑菇錨釘固定，然后刷外墻涂料或做面磚裝飾。
優點
保溫節能效果好、保溫層與墻體容易粘結且對基層墻體的平整度要求不高、施工工藝簡單、工程造價較低、一般不再現大面積龜裂、空鼓、脫落問題，技術上也是可行的，由于攪拌后的漿料與粉抹傳統水泥砂漿一樣容易，且粘結強度非常好，所以容易推廣普及；
缺點
防火性能較差，但比膨脹聚苯板薄抹灰系統要好一些。膠粉聚苯顆粒保溫系統的保溫效果與保溫層的強度主要的技術上矛盾是：保溫漿料中聚苯顆粒含量越多，水泥膠粉料含量就越小，保溫層的強度就低，而保溫節能效果就越好；如果保溫漿料中的水泥膠粉料含量越多，聚苯顆粒料含量就越小，保溫層的強度就越高，而保溫節能效果就越差。
故膠粉聚苯顆粒保溫系統在施工時的材料配比需嚴格按照JG158-2004《膠粉聚苯顆粒外墻外保溫系統》行業標準的要求與標準配制才能保證系統的保溫節能效果；其次是施工中應注意的細部處理，如墻面伸縮縫的預留、耐堿玻纖網格布或鍍鋅鋼絲網的搭接及膨脹蘑菇錨釘數量及錨栓的長度等均應在施工中加以注意(當然這些都是施工的基本要素)，才能很好地保證整個系統的穩定、長期使用。
第二、 無機保溫砂漿(或玻化微珠保溫砂漿)系統
無機保溫砂漿(或玻化微珠保溫砂漿)系統是一種新型保溫隔熱材料，保溫材料選用無機中空玻化微珠，配以聚合物膠漿料，可使每平方米的保溫隔熱層由數萬個、數億個微型中空保溫隔熱玻化微珠組成。
這種高密度集成的微型中空保溫隔熱系統
優點
1、由于玻化微珠為無機材料、防火性能好；
2、抗壓強度和壓剪粘結強度高；
3、耐候性好，干縮性小，不用網格布；
4、施工也很簡便，工程造價較低。
缺點
無機玻化微珠由于密度較大，成品干密度一般為420～450㎏﹨m3,故其導熱系數也較大，一般在0.096 W﹨m·k以上，其保溫節能效果也就較差，而為了達到與膠粉聚苯顆粒同等的保溫節能效果，一般的措施是加厚其保溫厚度，而玻化微珠由于密度較大，加厚其保溫厚度也就加大了其自重力，肯定影響了保溫系統的長期很好使用的穩定性能，所以在節能要求達到50～65%時，該保溫系統不宜采用且也達不到所要求的。
第三、膨脹聚苯板薄抹灰外墻外保溫系統
膨脹聚苯板薄抹灰外墻保溫系統在北京率先推廣應用，并迅速推廣到天津、河北、東北三省，甚至上海、江蘇、湖南等一些南方省份，目前仍在大量應用于外墻外保溫工程，特別是在北方寒冷地區，是我國保溫節能工程推廣較快的產品系統之一，它使用的保溫材料主要為聚苯乙烯泡沫板，輔助材料及材料有專用膨脹蘑菇錨釘、耐堿玻纖網格布、聚合物粘結砂漿、抹面砂漿、外墻涂料或裝飾面磚等，施工方法是選用聚合物粘結砂漿將聚苯乙烯泡沫板粘貼于墻體上，用專用膨脹蘑菇錨釘鉚固，將耐堿玻纖網格布用防滲抗裂砂漿貼在聚苯乙烯泡沫板上，然后再抹防滲抗裂砂漿3㎜，刷外墻涂料或做面磚裝飾。
優點
保溫節能效率優良，施工也比較規范；
缺點
防火性能很差、工藝繁雜且對基層墻體的平整度要求極高、工程造價高(每平方米成本70～90元)、保溫層牢固程度和使用壽命期限都較差，工程應用上常出現粘結不牢固、抹面防滲抗裂砂漿常出現大面積龜裂、空鼓、脫落等現象，特別是裝飾層為面磚時尤為嚴重，出現面磚與保溫層大面積脫落的現象非常多。
從技術上分析，膨脹聚苯板薄抹灰外墻外保溫系統，用水泥類聚合物在粘結砂漿來粘結塑料類板材，這在材料選擇與工藝上本身就有錯誤，從我國建筑史和建筑材料應用歷史來看，數十年的應用經驗已經證明水泥資料與木質類、塑料類物質進行冷粘是不可能有好的粘結效果的，即使是塑料與塑料的冷粘也不會有良好和長久的小結效果。 近幾年，為了使粘結砂漿粘牢聚苯乙烯泡沫板，往水泥砂漿中添加封閉性很強的化學膠粘劑，如聚乙烯縮甲醛膠粘劑、建筑乳液、彈性乳液、合成乳液、乳膠粉等與乳膠類物質復配型化工產品，經過大量的研究與實踐，封閉性很強的收縮化學膠粘劑是不適宜往水泥砂漿中添加的，一方面化學膠粘劑本身在干燥凝固時，產生很強的收縮力，會使水泥砂漿龜裂、空鼓、脫落，另一方面化學膠粘劑具有很強的封閉性，它在水泥砂漿中會很快形成膜，迅速封閉水泥微孔，對水泥水化、水泥砂漿后期自然養護、水泥砂漿后期強度都有不良影響，違背了水泥產品屬于無機水硬性材料這一基本的技術原理，即：水泥的強度是依靠水，水份越充分、水養護得越好，水泥的強度越高，綜合性能就越好，水泥砂漿的施工、自保水養護、強度形成、粘結的穩定性、使用壽命等都與水密切相關。 膨脹聚苯板薄抹灰外墻外保溫系統在抗風壓、抗沖擊能力方面較差，其保溫層的牢固度和耐長久性已為為業內人士普遍置疑，主要擔憂的是粘結與抹面砂漿質量不過硬、膨脹聚苯板慢慢降解等問題，近幾年，各地就出現此類工程保溫層大面積龜裂、空鼓、脫落等現象，隨著時間的推移，可能還會有此類保溫節能工程出現質量問題，一旦出現質量問題，其維修或返修的費用會很高。
外墻保溫材料施工應注意什么？
施工條件
外墻保溫施工應在基層墻體工程質量驗收合格后進行。基層墻體質量符合《混凝土結構工程施工及驗收規范》(GB50204-2002)及《砌體工程施工質量驗收規范》(GB50203-2002)的要求。
清除基層墻面灰塵、油污，對疏松、開裂處進行修補。
門窗框安裝完畢，處墻的落水管、各種進戶管線、預埋件已安裝到位。
施工方法
清理基層墻面：
基層墻體須清理干凈，要求墻面無油漬、灰塵、污垢、脫膜劑、風化物、泥土等污物，基層墻體的表面平整度、立面垂直度不得超過5mm。基層墻面若太干燥，吸水性能太強時，應先灑水噴淋濕潤。現澆砼墻面應事先拉毛，并進行噴漿。
套方、吊垂直、彈控制線、沖筋、做口、復檢：
?彈控制線：根據建筑立面設計和外墻外保溫技術要求，在墻面彈出處門窗水平、垂直控制線及伸縮縫線、裝飾縫線等。
?掛基準線：在建筑外墻大角(陰陽角)及其他必要處掛垂直基準鋼線，每個樓層適當位置掛水平線，用以控制保溫層的垂直度和平整度。
根據設計圖紙的要求，彈厚度控制線。按厚度控制線要求在墻上作出標準灰餅，用保溫材料作灰餅。
抹DY無機保溫隔熱材料：
(1)按照漿料所需的水灰水，一般按水：粉料=1：1.5，可根據不同墻體的吸水率大小、季節的不同以及施工要求適當調整，達到易操作，攪拌時，先將水放入攪拌機內，開動攪拌機，再將DY保溫粉料慢慢倒入加水后的攪拌機中，開動攪拌機3-5分鐘，使料漿成均勻膏狀體，即可使用。
(2)料漿須即配即用，一個半小時左右用完。
(3)配制料漿須用干凈的飲用水。
(4)用配制好的料漿批抺一層，厚度在1 cm左右，使料漿均勻密實地將墻體覆蓋;二遍應滿批保溫料漿，使其達到設計厚度，表面收平壓實;
分二遍或多遍批抺時，應待前遍料漿水份回落至60%左右時再時進行下遍的批抺，方法類同與普通水泥砂漿的抹灰、找平。
保溫層涂捄完畢后，用靠尺由下往上找平，低入用保溫材料補平，再用木抺子搓平。如墻面面層是涂料的則保溫層的面層處理要求是用抺子壓光，如墻面面層是面磚的則保溫層的面層處理要求是用抺子拉毛。
質量驗收
保證項目
①保溫層厚度符合設計要求;
②各抹灰層之間及抹灰層與基層之間，須粘結牢固、無脫層、空鼓、面層無裂縫。
一般項目
①抹灰層表面應光滑、潔凈、接搓平整、分格縫應清晰;
②護角、孔洞、槽盒周圍的抺灰表面應整齊、光滑，管道后面的抺灰表面平整;
③分格縫的設置應符合設計要求，寬度和深度應均勻，表面應光滑，棱角應整齊;
④有排水的地方應做滴水線(槽)，水線(槽)應整齊順直，滴水線應內高外低，滴槽的深度和寬度均不應小于10mm;
注意事項
?DY無機活性墻體保溫隔熱材料現場施工，嚴禁添加任何外加材料。
?配制的料漿要隨配隨用，以兩小時左右用完為宜，絕不允許反復使用。
?DY無機活性墻體保溫工程施工期間以及完工后24小時內，基層及環境空氣溫度不應低于5℃。夏季應避免陽光暴曬。在5級以上大風天氣和雨天不得施工。
?做好成品保護，對剛施工完的墻壁，避免雨淋浸泡和碰撞，保持施工現場通風干燥。夏季溫度超過25℃時，需灑水養護；冬季施工注意防凍和大風；每次施工完畢后要及時清洗施工工具和攪拌器材，以免影響下次使用。
掃一掃添加微信
